3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Vragen over het gebruik van de printer, toepassingen etc.
Who2021
Berichten: 158
Lid geworden op: 14 mei 2021, 07:45
Contacteer:

3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door Who2021 » 04 jun 2021, 13:10

Ik heb mijn Ender-3 geüpgrade met een 32-bit moederbord met silent steppers (de 4.2.7).
Ik had een 3D-touch gekocht (maar nog niet gemonteerd) voor het 8-bit bord.
Ik wil deze eigenlijk gaan gebruiken op het 32-bit bord.
De vraag is hoe ik e.e.a. aansluit op het bord.

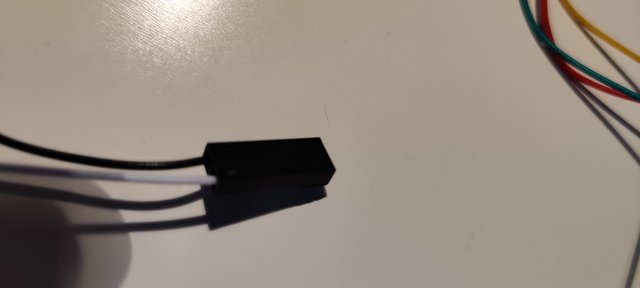

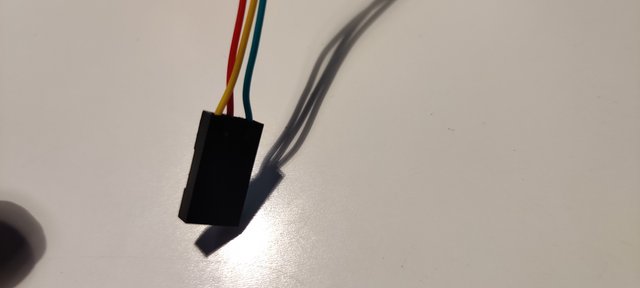

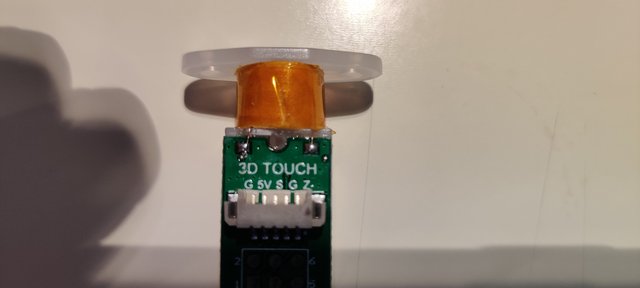

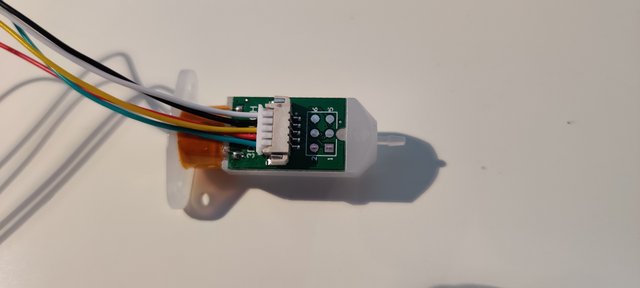

Wat ik weet is dat de wit + zwart stekker voor de Z-aansluiting is en de groene draad = ground, de rode draad = +5V en de gele draad is signal.
De 3D-touch heeft een passend bracket en kan zo gemonteerd worden.
Even wat foto's:

Afbeelding

Afbeelding

Afbeelding

Afbeelding

Afbeelding

Vervangt de Z-draad de Z-eindschakelaar 1-op-1?

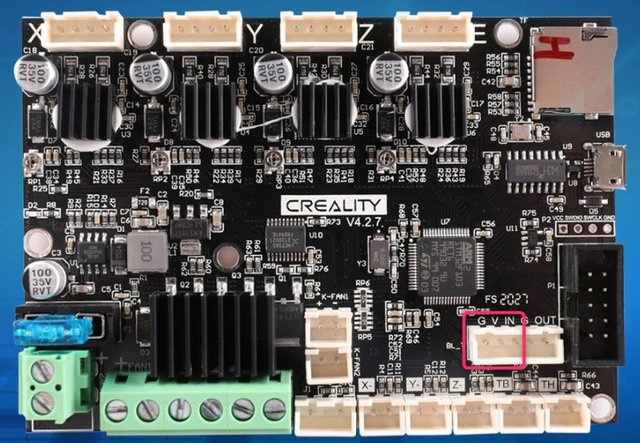

Welke aansluitingen gebruik ik dan voor de Servo-stekker? de rood omrande aansluiting op de foto van het bord?

en gebruik ik dan deze firmware (van de Creality site): "Ender-3_4.2.7_Marlin2.0.1 - V1.1.2 - BLTouch - TMC2225.bin" door deze op een lege micro-SD kaart te zetten en hiermee de printer op te starten?

Ik hoor graag z.s.m. van de kenners,
Mvg, Willem.
Ender-3 met 32-bit moederbord.

Gebruikersavatar
Rob52
Berichten: 3534
Lid geworden op: 21 nov 2018, 12:35
Locatie: Gendringen
Contacteer:

Re: 3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door Rob52 » 04 jun 2021, 13:33

Staat heel veel van op internet waaronder ook YT.

Video.

Afbeelding
Groeten, Rob.

* Gemodificeerde Anet A8
* Gemodificeerde Anycubic Kossel L P
* Two Trees Sapphire Plus

Citeer a.u.b. alleen als het echt nodig is en antwoord normaal met de knop PLAATS REACTIE.
Meer weten over citeren, quoten en antwoorden? Klik HIER.

Who2021
Berichten: 158
Lid geworden op: 14 mei 2021, 07:45
Contacteer:

Re: 3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door Who2021 » 04 jun 2021, 13:41

Rob,
Dat had ik gezien maar wat niet duidelijk is:
Vervalt de z-eindschakelaar?

En is de .bin file de juiste?
Ender-3 met 32-bit moederbord.

René
Berichten: 1212
Lid geworden op: 04 jan 2020, 20:23
Contacteer:

Re: 3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door René » 04 jun 2021, 13:45

Ja, de Z schakelaar vervalt, die wordt nu overgenomen door de 3D Touch.
Creality Ender3P - En bezig met de bouw van een ????
Als je Ender hotend het niet meer doet, Reparatie

Let's create something awesome
René

Who2021
Berichten: 158
Lid geworden op: 14 mei 2021, 07:45
Contacteer:

Re: 3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door Who2021 » 04 jun 2021, 14:34

Top, dank je
Ender-3 met 32-bit moederbord.

Who2021
Berichten: 158
Lid geworden op: 14 mei 2021, 07:45
Contacteer:

Re: 3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door Who2021 » 04 jun 2021, 15:29

Firmware .bin van de Creality site gedownload en op het kaartje gezet, hiermee de printer opgestart.
Installeert prima en de opties voor de BL-touch staan keurig in het menu.
Bij de zelftest blijkt de BL-touch defect te zijn...grrr.
Terug naar de oorspronkelijke firmware en staat nu weer te printen.
Ik weet dat ABL niet echt nodig is maar omdat ik toch een 3D-touch had liggen leek het me wel leuk om die dan ook maar in te zetten.
Helaas werkt het niet, misschien omdat het geen originele BL- touch is.....?
Ender-3 met 32-bit moederbord.

Gebruikersavatar
wim62
Berichten: 1381
Lid geworden op: 20 nov 2017, 14:07
Locatie: De plaats waar ik op dit moment ben
Contacteer:

Re: 3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door wim62 » 04 jun 2021, 15:53

Who2021 schreef:
04 jun 2021, 15:29

Helaas werkt het niet, misschien omdat het geen originele BL- touch is.....?
Dat wil niets zeggen een niet orginale doet het ook prima .
Een BL- touch hebt je niet perse nodig , tenzij je een printbed hebt die niet meer vlak is .
Maar dat kun je oplossen met een glasplaat die mooi vlak is .
Met vriendelijke groet Wim .


Anet A6 Tatara met bigtreetech skr v1.4
bigtreetech tmc2208 v3.0
bigtreetech tft 3.5 E3 v 3.9

Who2021
Berichten: 158
Lid geworden op: 14 mei 2021, 07:45
Contacteer:

Re: 3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door Who2021 » 04 jun 2021, 16:03

Wim,
Mijn printbed (magnetisch) is perfect vlak, het ging me meer om het te proberen (ik had hem toch liggen).
Ik vrees dat hij defect is 🥲
Ender-3 met 32-bit moederbord.

Who2021
Berichten: 158
Lid geworden op: 14 mei 2021, 07:45
Contacteer:

Re: 3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door Who2021 » 06 jun 2021, 12:37

Het zat me toch niet lekker en even gezocht of de D3-touch op een of andere manier te testen is.
Ik vond een sketch (= programma voor een Arduino) die de 3D-touch aanstuurt via een servo-pin op een Arduino , daar ik een Arduino Uno heb liggen heb ik dit meteen maar even geprobeerd.
Helaas blijkt hij echt defect te zijn, de Sketch stuurt het pennetje uit (1 seconde) en als je binnen die seconde het pennetje aantikt bet de hand dan trekt hij het pennetje direct in, anders na die 1e seconde. Na 1 seconde herhaalt dit zich.
Helaas gebeurde er bij mijn D3-touch niets, alleen ging, zodra er spanning aanwezig is, de rode en blauwe led branden, direct daarna alleen de rode led.

PS.
Als iemand een 3D-touch of een BL-touch heeft liggen die hij/zei niet gebruikt dan zou ik hem graag overnemen.
Ender-3 met 32-bit moederbord.

Who2021
Berichten: 158
Lid geworden op: 14 mei 2021, 07:45
Contacteer:

Re: 3D-touch voor 8-bit aansluiten op 32-bit (4.2.7) moederbord

Bericht door Who2021 » 14 jun 2021, 19:43

Ik heb een (echte) BL-touch besteld voor een 32-bit moederbord (kon het niet laten en kosten ook niet de hele wereld 😀).
Hij komt met de juiste kabel en zou dus zonder tussenkomst van Dupont kabeltjes aangesloten kunnen worden.
Kan ik deze firmware gebruiken van de Creality site: Ender-3_4.2.7_Marlin2.0.1 - V1.1.2 - BLTouch - TMC2225.bin?
Of zijn er betere opties?
Ender-3 met 32-bit moederbord.
