Lorrie

Bericht door Frits » 11 mei 2021, 17:29

Op mijn toekomstige modelspoorbaan in 1:48 komen ook treinen te rijden die op smalspoor rollen. Ze vervoeren onder andere erts van de mijn in de bergen naar het dal waar de delfstof wordt overgeladen (gekiept) in een grotere normaalspoor wagon. Vanwege de krappe bogen en smalle strookjes in de bergen zijn het kleine lorries die werk moeten doen.

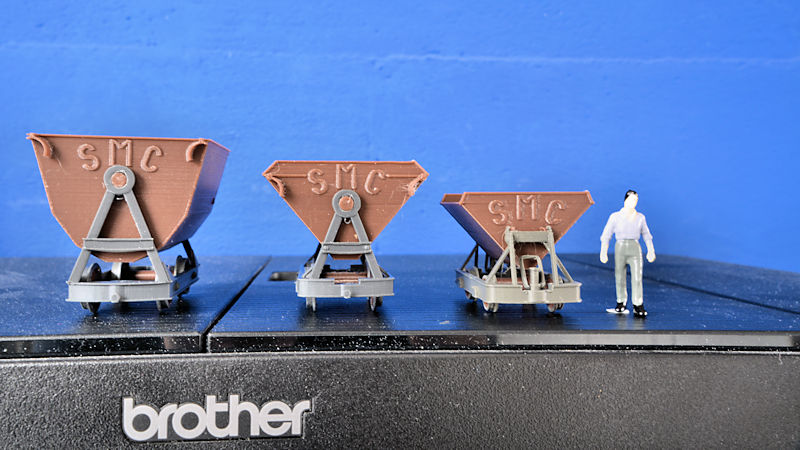

Aanvankelijk was mijn ontwerp te groot en te lomp, dus verbeterde ik het steeds

Afbeelding

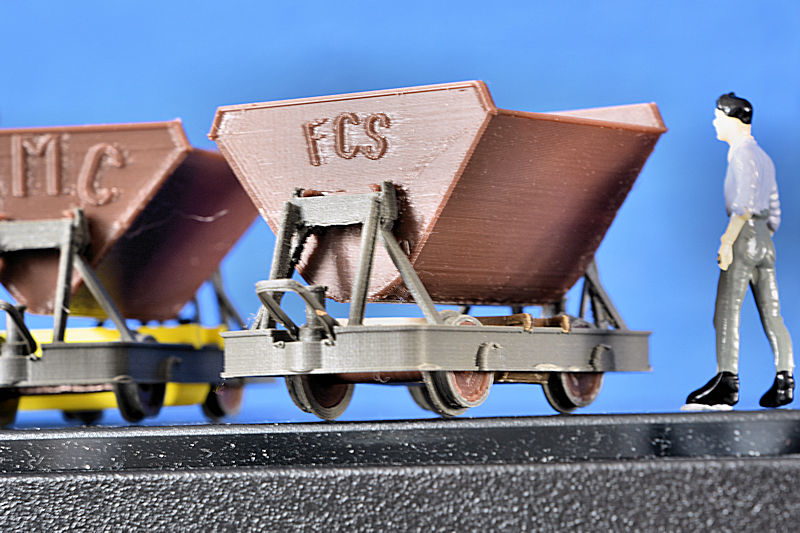

Tenslotte is dit het eindresultaat geworden.

Afbeelding

De beugel om de wagon mee te koppelen is gelijk met het chassis mee geprint, dus niet naderhand toegevoegd, en kan wel vrij bewegen zonder meteen af te breken. Iets wat bij de eerste poging wel gebeurde. :(
DesignSparkM 5.0
Cura 4.9.1
Artillery Sidewinder X-1
Artillery Genius

René
Berichten: 1015
Lid geworden op: 04 jan 2020, 20:23
Contacteer:

Re: Lorrie

Bericht door René » 11 mei 2021, 17:39

Lekker bezig.
Met welke van de twee printers heb je deze kiepwagens geprint?
Creality Ender3P - En bezig met de bouw van een ????
Als je Ender hotend het niet meer doet, Reparatie

Let's create something awesome
René

Gebruikersavatar
Frits
Berichten: 888
Lid geworden op: 25 mei 2020, 15:07
Locatie: Westervoort
Contacteer:

Re: Lorrie

Bericht door Frits » 11 mei 2021, 17:57

De bruine bak is op de Sidewinder met 0,4 mm, het grijze chassis en de losse ballastbak op de Genius met 0,2 mm geprint.
Voor de wielen ook de schijf op 0,4 mm en de band op 0,2 mm. De lagers zijn messing busjes die er netjes in klemmen.
DesignSparkM 5.0
Cura 4.9.1
Artillery Sidewinder X-1
Artillery Genius

Gebruikersavatar
Zappa
Berichten: 248
Lid geworden op: 08 nov 2019, 16:29
Contacteer:

Re: Lorrie

Bericht door Zappa » 11 mei 2021, 18:20

Frits, even uit pure nieuwgierigheid: zijn die wagons niet veel te licht wanneer je ze 3d print? Ik kan me voorstellen dat iedere wagon toch wel iets van gewicht moet hebben om straks niet uit de bocht getrokken te worden door de loc. Of zie ik dat helemaal verkeerd?
Printer 1: Wanhao Duplicator i3+
Printer 2: ToRo mkI (omgebouwde Wanhao D9 400)
Overig: Palette 2
Print met: 123-3d, AprintaPro, FilamentWorld, Fillamentum, FormFutura, Innofil, Polymaker, PrimaCreator, ProtoPasta.
SW: Fusion360, S3D

Gebruikersavatar
3Dwim
Berichten: 1748
Lid geworden op: 05 feb 2018, 16:00
Locatie: In het midden van NL
Contacteer:

Re: Lorrie

Bericht door 3Dwim » 11 mei 2021, 19:54

Ze komen ook vol met erts te zitten...
Dus naar beneden het dal in zal wel lukken.
Groet,
Wim

To quote or not to quote

Pro Deo 3D fanaat
Anet A6 - student
Big Red - meester
SketchUp Pro
Weistek WT150
Kossel mini

3DWim op thingiverse

Gebruikersavatar
Frits
Berichten: 888
Lid geworden op: 25 mei 2020, 15:07
Locatie: Westervoort
Contacteer:

Re: Lorrie

Bericht door Frits » 11 mei 2021, 20:04

Jullie gedachten zijn niet verkeerd. Om die reden hebben de wagons stalen assen van 2 mm (weegt niet veel, maar helpt wel) en deze lorrie heeft tussen de wielen een soort van ballastbak/gereedschapbak, waar onderin twee plaatjes lood liggen en bovenop wat 'gemorst' erts. Daarmee is het gewichtsprobleem helemaal opgelost. Op de eerdere lorrie zie je die gele bak beter zitten.
DesignSparkM 5.0
Cura 4.9.1
Artillery Sidewinder X-1
Artillery Genius

Gebruikersavatar
3D Wens Shop
Berichten: 244
Lid geworden op: 08 nov 2018, 14:10
Locatie: Kampen
Contacteer:

Re: Lorrie

Bericht door 3D Wens Shop » 11 mei 2021, 20:05

Dan is het risico misschien dat ze top zwaar gaan worden en op een gegeven moment uit de bocht vliegen. Je zult er vast over nagedacht hebben. Verder zien de ontwerpen er mooi gedetailleerd uit. Goed bezig!
Hello Bee Prusa i3, Tronxy X3, Anet E12, Mass Portal XD20 Dual Extruder, Creality CR10-S, Prusa i3 MK3S MMU2S
Gebruik de kortingscoupon: 3DPRINTFORUM voor 10% korting
Voor al uw filamenten :!: -> https://3dwensshop.nl/ <- :!:

Gebruikersavatar
Frits
Berichten: 888
Lid geworden op: 25 mei 2020, 15:07
Locatie: Westervoort
Contacteer:

Re: Lorrie

Bericht door Frits » 11 mei 2021, 20:10

De rails liggen er redelijk strak bij. (Geen veldspoor) en de snelheid van de trein is erg laag. Ik kan het alleen niet uitproberen, omdat de baan nog gebouwd moet gaan worden. ;)
DesignSparkM 5.0
Cura 4.9.1
Artillery Sidewinder X-1
Artillery Genius

Gebruikersavatar
3Dwim
Berichten: 1748
Lid geworden op: 05 feb 2018, 16:00
Locatie: In het midden van NL
Contacteer:

Re: Lorrie

Bericht door 3Dwim » 11 mei 2021, 20:35

Gaat de trein eigenlijk conventioneel onder ATB+ of ERTMS rijden ?
Groet,
Wim

To quote or not to quote

Pro Deo 3D fanaat
Anet A6 - student
Big Red - meester
SketchUp Pro
Weistek WT150
Kossel mini

3DWim op thingiverse

Gebruikersavatar
Frits
Berichten: 888
Lid geworden op: 25 mei 2020, 15:07
Locatie: Westervoort
Contacteer:

Re: Lorrie

Bericht door Frits » 12 mei 2021, 07:38

Dat weet ik niet Wim, ik zal het Afbeelding
DesignSparkM 5.0
Cura 4.9.1
Artillery Sidewinder X-1
Artillery Genius
