Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door hardy » 24 nov 2021, 17:15

Inmiddels zijn de eerste printjes eruit gelopen, nog wel wat last van stringing en de x/y vlakken zouden nog wat gladder kunnen, maar dat zal nog wel even tunen in de slicer worden, de maat voering (XY cube) is in ieder geval uitstekend.

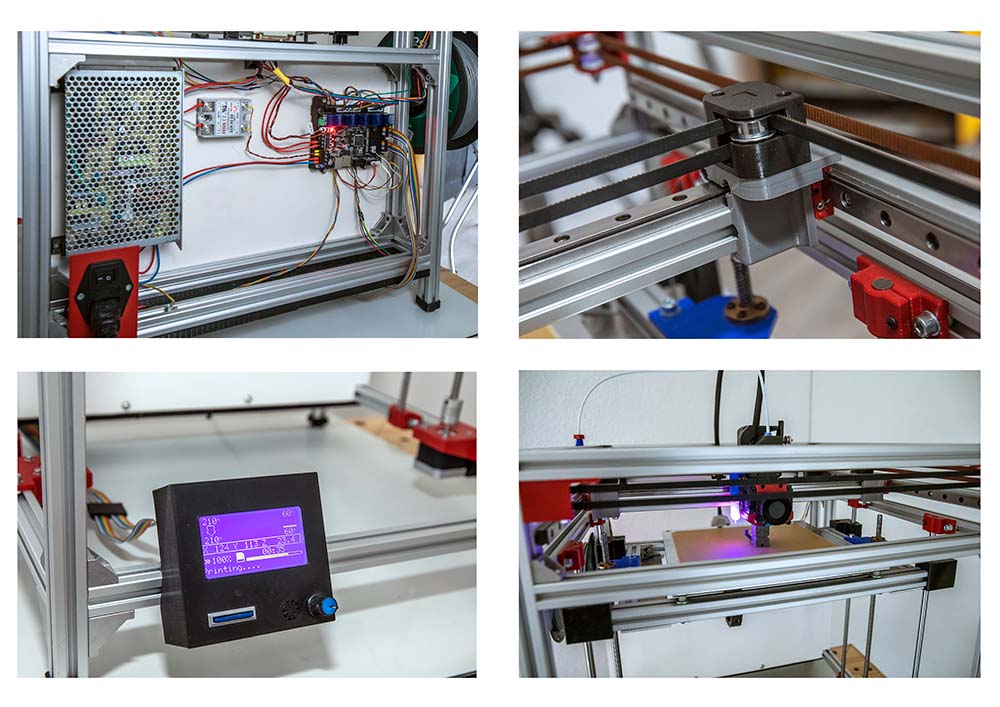

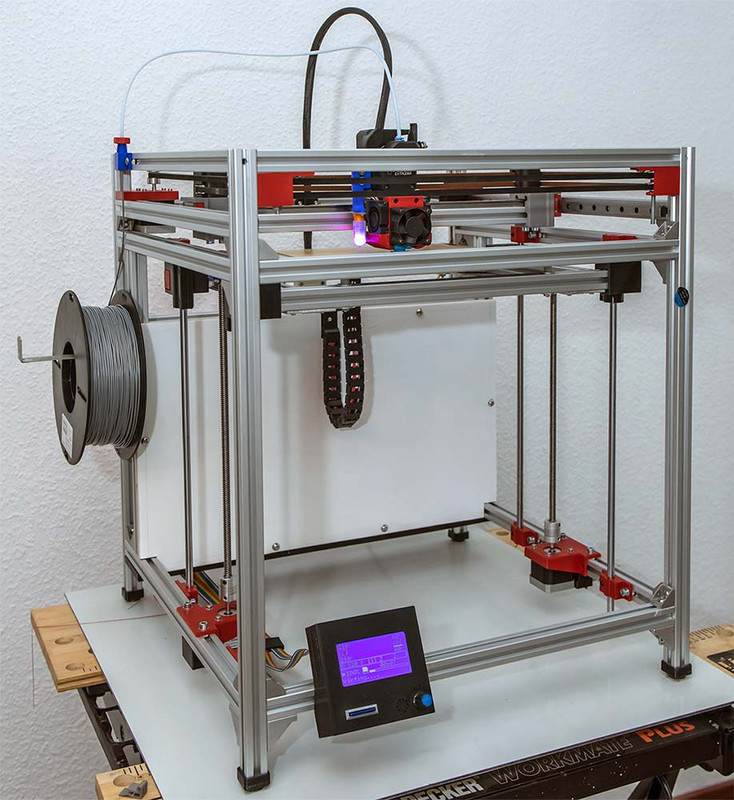

Afbeelding

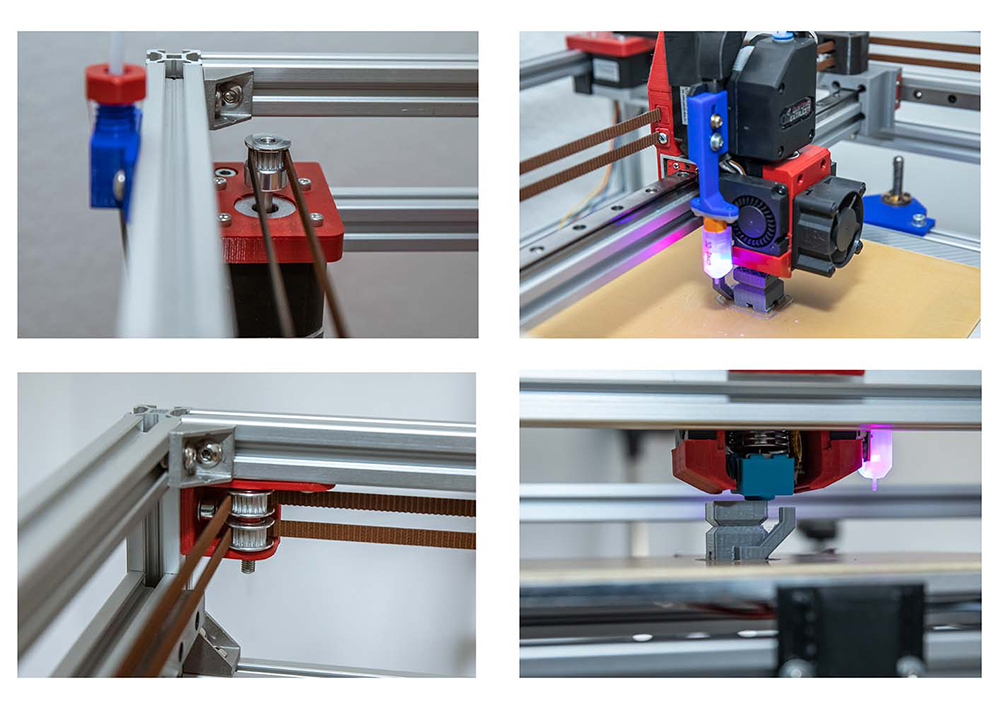

Afbeelding

Afbeelding
Groeten, Hardy

Zelfbouw eigen ontwerp ULTI(F)AKER
https://i.postimg.cc/jjHS2Tk3/ultifaker-1.jpg
Zelfbouw eigen ontwerp CUBE-3D MKS SgenL(32bit),TMC-2208/2209,MKS TFT35 display
https://www.3dprintforum.nl/viewtopic.php?f=50&t=3219

Gebruikersavatar
wim62
Berichten: 1480
Lid geworden op: 20 nov 2017, 14:07
Locatie: De plaats waar ik op dit moment ben
Contacteer:

Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door wim62 » 24 nov 2021, 17:44

Ziet er goed uit , nog een beetje fine tune en je hebt een boel € bespaard .
Met vriendelijke groet Wim .


Anet A6 Tatara met bigtreetech skr v1.4
bigtreetech tmc2208 v3.0
bigtreetech tft 3.5 E3 v 3.0

Gebruikersavatar
hardy
Berichten: 1484
Lid geworden op: 27 jun 2017, 11:49
Locatie: Twente
Contacteer:

Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door hardy » 24 nov 2021, 19:41

Toch direct al een probleem waarvan ik nog niet kan thuisbrengen wat er eigenlijk gebeurt, hier 2x calicat de eerste geprint met mijn DIY Cartesian Cube (bowden) en de tweede met de nieuwe DIY CoreX/Y (Direct Drive), het oppervlak van deze laatst print is niet glad, net schuurpapier, geen patroon door b.v. te slappe riemen of infill, ook kan het geen vocht zijn want beide zijn geprint met dezelfde rol en exact dezelfde instellingen (op de retraction na).
Ik moet ook nog wel in marlin met jerk en accelerations spelen, maar deze fout kan ik nog niet herleiden, wie weet hier misschien meer van.
Afbeelding
Groeten, Hardy

Zelfbouw eigen ontwerp ULTI(F)AKER
https://i.postimg.cc/jjHS2Tk3/ultifaker-1.jpg
Zelfbouw eigen ontwerp CUBE-3D MKS SgenL(32bit),TMC-2208/2209,MKS TFT35 display
https://www.3dprintforum.nl/viewtopic.php?f=50&t=3219

Gebruikersavatar
PrintEngineer
Berichten: 1256
Lid geworden op: 03 jan 2020, 13:32
Contacteer:

Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door PrintEngineer » 24 nov 2021, 20:13

Een gokje hoor.......de flow niet lekker constant?
Anet A6 with upgrades
Still working on the CTC A13 special
On the waiting list an Orcabot v0.43

Gebruikersavatar
hardy
Berichten: 1484
Lid geworden op: 27 jun 2017, 11:49
Locatie: Twente
Contacteer:

Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door hardy » 24 nov 2021, 20:18

PrintEngineer schreef:
24 nov 2021, 20:13
Een gokje hoor.......de flow niet lekker constant?
Zou kunnen, maar ik zou even niet weten waardoor, ik had deze DD setup eerst al als snelwisselkop op mijn eerste printer zitten en daar werkte het gewoon goed, was toen een test om te zien of er verschil was met bowden of DD, ik heb eigenlijk gewoon dezelfde complete kop hierop gezet, met uiteraard wel wat kleine mechanische montage aanpassingen, misschien is het resonantie van de pancake stepper, maar hoe test ik dat?
Groeten, Hardy

Zelfbouw eigen ontwerp ULTI(F)AKER
https://i.postimg.cc/jjHS2Tk3/ultifaker-1.jpg
Zelfbouw eigen ontwerp CUBE-3D MKS SgenL(32bit),TMC-2208/2209,MKS TFT35 display
https://www.3dprintforum.nl/viewtopic.php?f=50&t=3219

Gebruikersavatar
PrintEngineer
Berichten: 1256
Lid geworden op: 03 jan 2020, 13:32
Contacteer:

Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door PrintEngineer » 24 nov 2021, 21:25

Hier worden tips gegeven voor reductie van resonantie https://www.automate.org/tech-pape ... onance
Anet A6 with upgrades
Still working on the CTC A13 special
On the waiting list an Orcabot v0.43

Gebruikersavatar
hardy
Berichten: 1484
Lid geworden op: 27 jun 2017, 11:49
Locatie: Twente
Contacteer:

Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door hardy » 24 nov 2021, 21:36

PrintEngineer schreef:
24 nov 2021, 21:25
Hier worden tips gegeven voor reductie van resonantie https://www.automate.org/tech-pape ... onance
Bedankt ik ga daar naar kijken.
Groeten, Hardy

Zelfbouw eigen ontwerp ULTI(F)AKER
https://i.postimg.cc/jjHS2Tk3/ultifaker-1.jpg
Zelfbouw eigen ontwerp CUBE-3D MKS SgenL(32bit),TMC-2208/2209,MKS TFT35 display
https://www.3dprintforum.nl/viewtopic.php?f=50&t=3219

Gebruikersavatar
Rob52
Berichten: 3790
Lid geworden op: 21 nov 2018, 12:35
Locatie: Gendringen
Contacteer:

Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door Rob52 » 24 nov 2021, 23:23

Nu schijnt het zo te zijn dat bij een CoreXY de as die niet wordt aangedreven kan gaan resoneren. Dit heb ik niet van mezelf maar laatst ergens gelezen, Uitleg ervoor zou ik niet weten, maar de mijne doet dat inderdaad ook. En laatst met de wisseling naar 0.9 graden motoren werd het alleen maar erger. Die zijn er dus weer uit, En lagere Vref en hielp ook niet. Snelheidsverandering merk je wel.

Wat me van het weekend opviel is dat ik met allerlei bijstellen van parameters de CoreXY een stuk trager was geworden dan de deltaprinter met dezelfde instellingen. Ook was de buitenzijde minder mooi als voorheen. Ik heb toen de instellingen van de Delta voor een groot deel gekopieerd en in de CoreXY gezet. Vooral snelheid en acceleratie zijn veel hoger ingesteld. En nu print hij weer een stuk sneller, maar de wanden zijn ook een stuk gladder. Iets dat ik niet verwacht had. Less is more of is het in dit geval More is less ...... ? :evil:
Groeten, Rob.

* Gemodificeerde Anycubic Kossel L P
* Two Trees Sapphire Plus

Citeer a.u.b. alleen als het echt nodig is en antwoord normaal met de knop PLAATS REACTIE.
Meer weten over citeren, quoten en antwoorden? Klik HIER.

Gebruikersavatar
PrintEngineer
Berichten: 1256
Lid geworden op: 03 jan 2020, 13:32
Contacteer:

Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door PrintEngineer » 25 nov 2021, 05:32

Jaren geleden werkte ik bij een bedrijf waar we ook een machine hadden staan die werd aangestuurd met stappenmotoren. Die maakte (in bedrijf) een ontzettend irritant geluid wat na onderzoek ook het gevolg was van resonantie. De fabrikant heeft het destijds kunnen oplossen door de besturing aan te passen en te gaan werken met een variable verschuiving van de "pulse train", wat zoiets betekend dat de spoelen van de motoren een fractie na elkaar een puls krijgen en niet meer tegelijkertijd. En door dat intelligent te bouwen past de verschuiving in de pulsen zich op de snelheid aan. En met die maatregel heeft de fabrikant het destijds kunnen oplossen
Anet A6 with upgrades
Still working on the CTC A13 special
On the waiting list an Orcabot v0.43

Gebruikersavatar
hardy
Berichten: 1484
Lid geworden op: 27 jun 2017, 11:49
Locatie: Twente
Contacteer:

Re: weer een zelfbouw printer (Core-XY scratch)

Bericht door hardy » 25 nov 2021, 08:55

Ik denk dat ik er uit ben, er is iets niet goed met de temperatuur meting, ik heb nu de temperatuur verlaagt naar 180gr en nu is alles wel veel gladder, ik heb voordien al een temp tower gemaakt, maar daar is mij niets opgevallen.

Wat betreft de reonanties, dat is volgens mij inderdaad een interferentie tussen de beide motoren wanneer ze tegelijk aangestuurd worden, en dit is bij CoreXY extra merkbaar omdat de motoren vast aan het frame zitten, bij Cartesian zit één van de motoren op een beweegbare as gemonteerd, dus heeft geen direct contact met het frame waardoor ze elkaar minder beïnvloeden, ik merk dit extreem bij mijn DY-cnc machine, wanneer ik de assen afzonderlijk beweeg zijn ze heel stil, maar ga ik frees bewegingen maken dan is gaat dat met behoorlijk veel herrie gepaard, alles trilt dan, maar heeft verder geen invloed op het resultaat want de machine is heel massief gebouwd.
