Re: Project CTC A13

Bericht door PrintEngineer » 24 jun 2021, 15:37

Dat klopt Rob. Daarom krijgt het heatbed in een later stadium nog een true temp sensor. Dat wordt een PT100 op een eigen kanaal die de werkelijke temperatuur gaat registreren. Dan zou je de delta moeten kunnen bepalen en regelt het bordje de temperatuur op het gemiddelde van het gradient. Met deze methode ben ik er dan vrij zeker van dat de temperatuur van het heatbed tot de aan rand beter bij de ingestelde temperatuur komt
Anet A6 with upgrades
Still working on the CTC A13 special

Gebruikersavatar
PrintEngineer
Berichten: 999
Lid geworden op: 03 jan 2020, 13:32
Contacteer:

Re: Project CTC A13

Bericht door PrintEngineer » 29 jun 2021, 17:46

Nu we weer bijna alles mogen en doen alsof corona nooit heeft bestaan is het project ook volledig tot stilstand gekomen. Vanavond gaat de A13 naar zolder en komt er weer af rond het begin van de winter of de volgende lock down. Dus wat het eerste is bereikt
Anet A6 with upgrades
Still working on the CTC A13 special

Gebruikersavatar
Frits
Berichten: 1037
Lid geworden op: 25 mei 2020, 15:07
Locatie: Westervoort
Contacteer:

Re: Project CTC A13

Bericht door Frits » 29 jun 2021, 17:56

Ja, dat heb je met die dualisten. :D
DesignSparkM 5.0
Cura 4.11.0
Artillery Sidewinder X-1
Artillery Genius
JGMaker Artist-D Pro (idex)

Gebruikersavatar
PrintEngineer
Berichten: 999
Lid geworden op: 03 jan 2020, 13:32
Contacteer:

Re: Project CTC A13

Bericht door PrintEngineer » 26 jul 2021, 09:15

Ondanks dat er niet fysiek aan de CTC A13 wordt gesleuteld is er toch nog wel iets gebeurd. Want ik heb na een aantal debakels nog wat aan de heatbreak koeling gewerkt. Ja dat onderdeel wat ik uit pure eigenwijzigheid zelf probeer te ontwikkelen. En dit is hem dan

Afbeelding

Afbeelding

Afbeelding

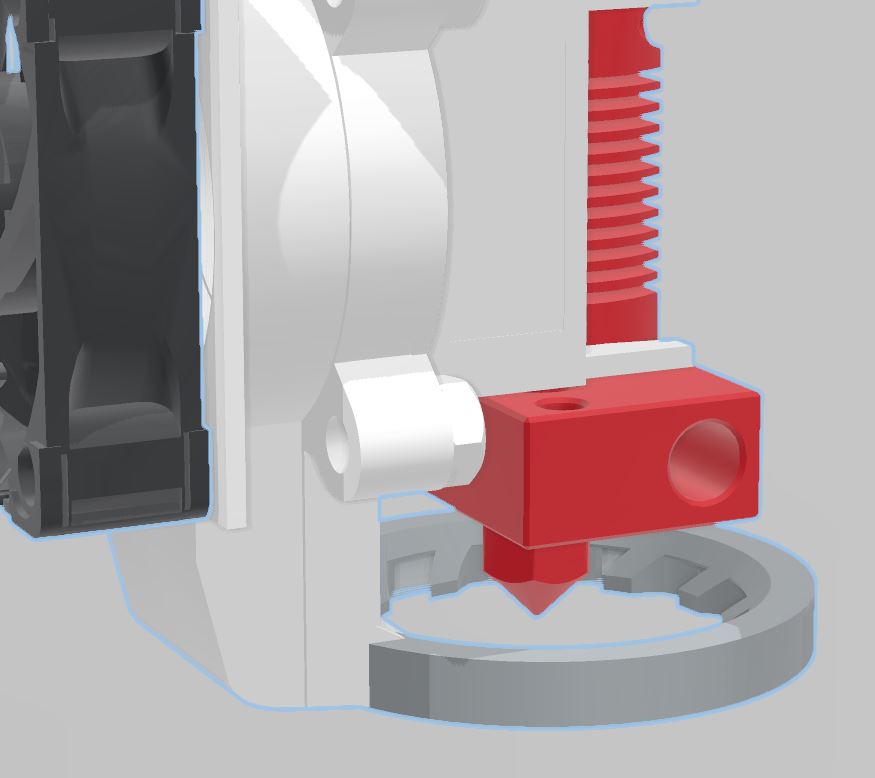

Voor het totaal plaatje heb ik maar even een heatbreak ontwerp (stl) van Yeggi geplukt, dus daarvan kloppen de verhoudingen niet helemaal. En om zeker te zijn dat de heatbreak koeling voldoende capaciteit levert heb ik de doorlaatopening op m3/h doorgerekend. En daarmee zit ik goed,want de opening is 7% groter dan de totale doorlaat van de ventilator. Nu is het alleen nog te bezien of dit ontwerp in de praktijk wel echt gaat werken. En voor de slimmerikken onder ons, het hotend ga ik goed isoleren, zodat het materiaal er omheen niet te warm kan worden
Anet A6 with upgrades
Still working on the CTC A13 special

Gebruikersavatar
Rob52
Berichten: 3538
Lid geworden op: 21 nov 2018, 12:35
Locatie: Gendringen
Contacteer:

Re: Project CTC A13

Bericht door Rob52 » 26 jul 2021, 09:32

Als je dan toch bezig bent. De beste part koeling is rondom en niet aan 1 zijde. Al worden veel uitvoeringen wel standaard geleverd/uitgevoerd met een eenzijdige koeling. Printfouten kunnen ontstaan door eenzijdige koeling die je absoluut niet wilt hebben. Als voorbeeld had ik een puzzel van een grote moer en bout. Bij het printen van die bout bleek dat de schroefdraad aan de tegenovergestelde kant van de koeling niet strak werd. Niet een klein beetje maar genoeg om de moer er niet meer overheen te kunnen draaien. Dus als je aan het ontwerpen bent dan zou je je kunnen kiezen voor een 2-zijdige of een cirkelvormige koeling.
Groeten, Rob.

* Gemodificeerde Anet A8
* Gemodificeerde Anycubic Kossel L P
* Two Trees Sapphire Plus

Citeer a.u.b. alleen als het echt nodig is en antwoord normaal met de knop PLAATS REACTIE.
Meer weten over citeren, quoten en antwoorden? Klik HIER.

Gebruikersavatar
PrintEngineer
Berichten: 999
Lid geworden op: 03 jan 2020, 13:32
Contacteer:

Re: Project CTC A13

Bericht door PrintEngineer » 26 jul 2021, 09:51

Bij dit ontwerp heb ik nog wel overwogen om verwisselbare blaasmondjes te kunnen gebruiken. Op zich hebben de Anet A6 en A8 die mogelijkheid ook. Maar de keerzijde van het Anet ontwerp is dat het te simpel is uitgevoerd waardoor het blaasmondstuk er tijdens het printen zomaar vanaf kan vallen. Daar had ik dus na een tijdje last van, en heb er toen ook een ander ontwerp met halfrond uitblaasmondstuk op gemonteerd. Die werkt op zich vrij aardig, alleen ben ik er wel van overtuigd dat het nog een stuk beter moet kunnen. Eigenlijk zou je een soort van kleine tornado rond de nozzel willen creëren, zodat de luchtstroom het object altijd raakt
Anet A6 with upgrades
Still working on the CTC A13 special

Gebruikersavatar
PrintEngineer
Berichten: 999
Lid geworden op: 03 jan 2020, 13:32
Contacteer:

Re: Project CTC A13

Bericht door PrintEngineer » 26 jul 2021, 10:41

In een eerdere fase, en zelfs nog voordat ik de totale heatbreak koeling had ontworpen is dit blaasmond ideetje getekend. Je ziet aan het ontwerp duidelijk dat ik er toen nog niet erg handig mee was. Als ik het zo even in het huidige ontwerp invoeg zie je wat ik bedoel met een kleine tornado rondom de nozzel creëren. De lucht heeft dan een rotatie van 360°en koelt daardoor vanuit alle richtingen


Afbeelding


Afbeelding
Anet A6 with upgrades
Still working on the CTC A13 special

Gebruikersavatar
hardy
Berichten: 1425
Lid geworden op: 27 jun 2017, 11:49
Locatie: Twente
Contacteer:

Re: Project CTC A13

Bericht door hardy » 26 jul 2021, 12:23

Ik heb die ook allemaal al geprobeerd, maar ik heb toch het beste resultaat met deze, dus alleen blazen van 2 kanten schuin naar onderen, niet rondom, dat komt misschien ook wel omdat je dan niet genoeg geconcentreerde lucht kracht overhoud.
Afbeelding
Groeten, Hardy

Zelfbouw eigen ontwerp ULTI(F)AKER
https://i.postimg.cc/jjHS2Tk3/ultifaker-1.jpg
Zelfbouw eigen ontwerp CUBE-3D MKS SgenL(32bit),TMC-2208/2209,MKS TFT35 display
https://www.3dprintforum.nl/viewtopic.php?f=50&t=3219

Gebruikersavatar
PrintEngineer
Berichten: 999
Lid geworden op: 03 jan 2020, 13:32
Contacteer:

Re: Project CTC A13

Bericht door PrintEngineer » 26 jul 2021, 13:21

Om eerlijk te zijn vind ik de object koeling een van de lastigste onderwerpen van het 3D printen. Want er zijn altijd meerdere factoren die je mee moet nemen in je ontwerp. Als ik naar het ontwerp van Hardy kijk is dat sterk gericht op puntkoeling, dus moet het afkoelen super snel gaan en zeker bij hogere snelheden. Bij de oplossingen zoals de halve of volle cirkel komt het effect uit de meer verstrooide luchtstroom die daarmee een groter oppervlak bestrijkt. Daarmee wordt het filament wat langer afgekoeld maar weer niet extreem snel. Zo redenerend zou je eigenlijk een combinatie van beide moeten maken, waarbij je een heel directe luchtstroom gebruikt voor onder de nozzel en een diffuse luchtstroom voor de nakoeling in het spoor van de beweging. Daar ga ik nog maar eens verder over prakiseren
Anet A6 with upgrades
Still working on the CTC A13 special

Gebruikersavatar
3Dwim
Berichten: 1840
Lid geworden op: 05 feb 2018, 16:00
Locatie: In het midden van NL
Contacteer:

Re: Project CTC A13

Bericht door 3Dwim » 26 jul 2021, 17:54

Bij mijn printer komt er maar 1 draad uit van ongeveer 0,4mm breed. Waarom je dan een heel oppervlak rondom zou moeten koelen ontgaat mij. Nog afgezien dat al die lucht ergens heen moet. Geconcentreerd op 1 of 2 punten lijkt mij beter.
Groet,
Wim

To quote or not to quote

Pro Deo 3D fanaat
Anet A6 - student
Big Red - meester
SketchUp Pro
Weistek WT150
Kossel mini

3DWim op thingiverse
