Zelfbouw 3D-printer (400x400x600mm printbereik)

Bericht door KoenvdE » 08 jul 2020, 01:06

Hallo allemaal,

Hier zal ik een bouwverslag bij gaan houden van mijn groot formaat 3D-printer. Hier zal ik dan ook af en toe wat vragen stellen/advies vragen voor bepaalde keuzes in het ontwerp.
Ik zal beginnen met de hoofdgegevens en zal hier later uitgebreider op in gaan.

Specificaties:
Printbereik: 400x400x600mm
Buitenmaten: 760x560x1000mm
Frame: 3030 Aluminium extrusieprofiel
X en Y-as: MGN12 lineaire rails
Aantal extruders: 2
Hotends: All-metall E3Dv6 clone
Z-as: TR10 spindel en 12mm assen
Heated bed: 420x420x8mm aluminium tooling plate met daarop een spiegel en 230V siliconen heater
Maximum temperatuur hotends: 320 graden Celsius
Maximum temperatuur heated bed: 120 graden Celsius tijdens printen (140 bij falen aansturing)
Extra feature: Ingebouwde drybox

Waarom zo’n groot printbereik?
Na ruim 2 jaar gebruik van mijn niet meer zo originele Anet A8 loop ik weleens tegen de limieten aan. Dit doordat ik door mijn studie maritieme techniek af en toe een romp wil uitprinten, hiervoor is extra printbereik altijd wel fijn.

Waarom 2 all-metall extruders?
Ik mis geregeld de mogelijkheid om met 2 of meer kleuren te kunnen printen of om PVA-supports te kunnen gebruiken. Daarnaast wil ik ook met moeilijkere materialen zoals polycarbonaat kunnen printen. Vandaar ook de eis dat het printbed 120 graden Celsius moet kunnen halen.

Waarom een ingebouwde drybox?
Momenteel gebruik ik een Samla bak met daarin vochtvreter als drybox om direct vanuit te printen. Dit neemt echter redelijk veel ruimte in naast mijn printer en daardoor heb ik ervoor gekozen om deze direct aan de printer vast te bouwen om op deze manier geen extra ruimteverlies te krijgen.

Maar voor nu even genoeg tekst en is het tijd voor een aantal plaatjes van het ontwerp voor zover het nu klaar is.

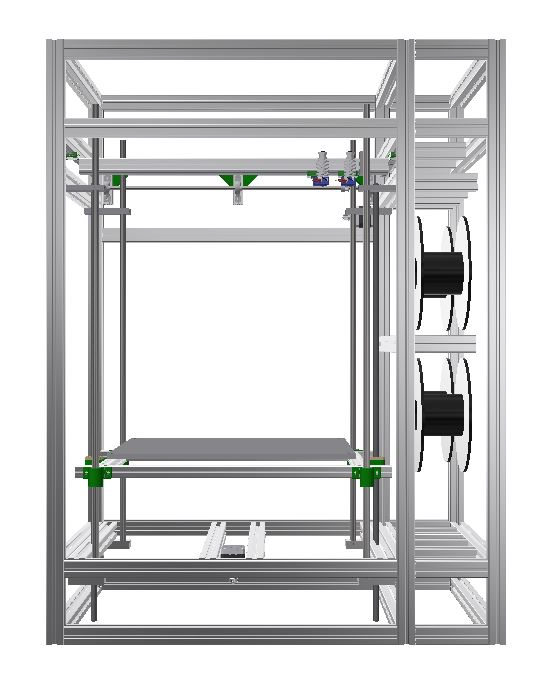

Vooraanzicht:
Afbeelding

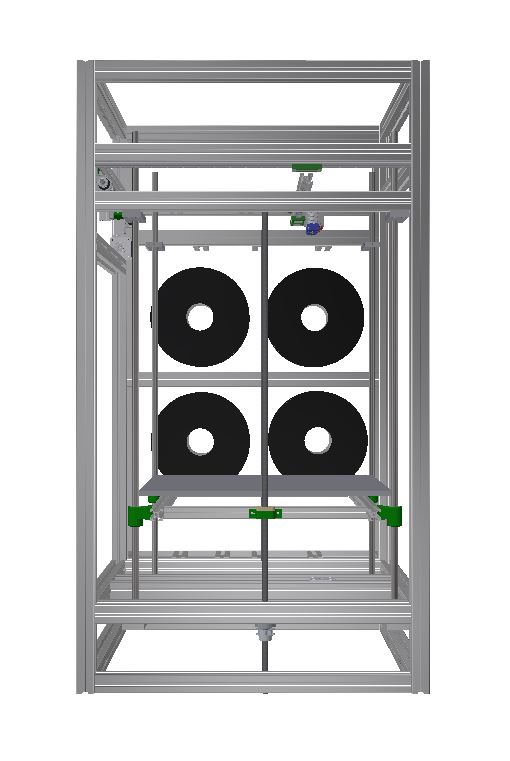

Zijaanzicht:
Afbeelding

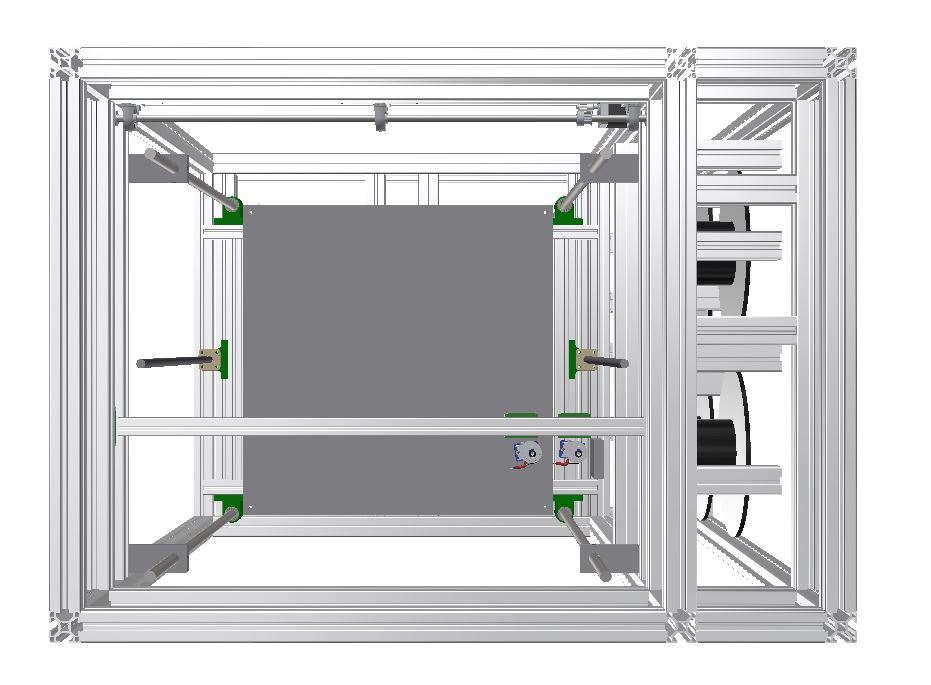

Bovenaanzicht:
Afbeelding

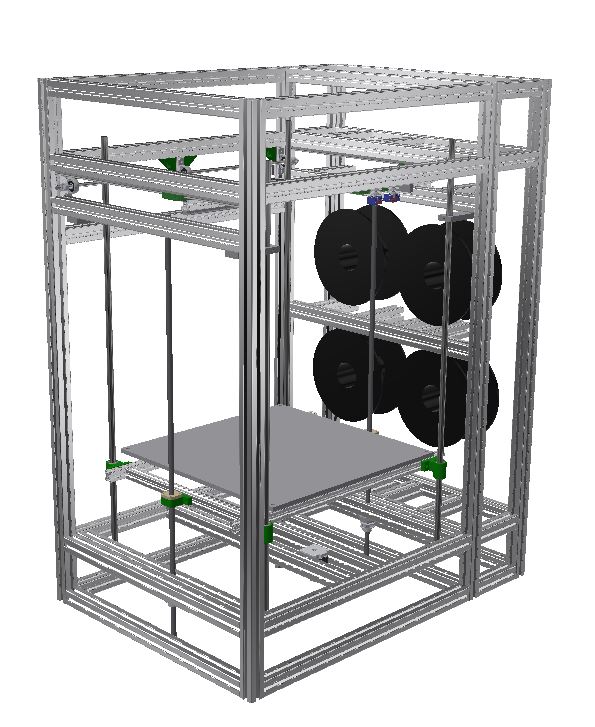

En onder een hoek om het iets duidelijker te krijgen.
Afbeelding


Dan nu de uitgebreidere toelichting:
Het frame zal gemaakt worden van 3030 aluminium extrusieprofielen. De breedte is 610mm en de diepte 560mm. Bij de breedte komt vervolgens nog 150mm voor de drybox. De totale hoogte is 1000mm. Alle elektronica zal onderin komen, zodat deze koeler blijft terwijl de gehele printer gesloten is.

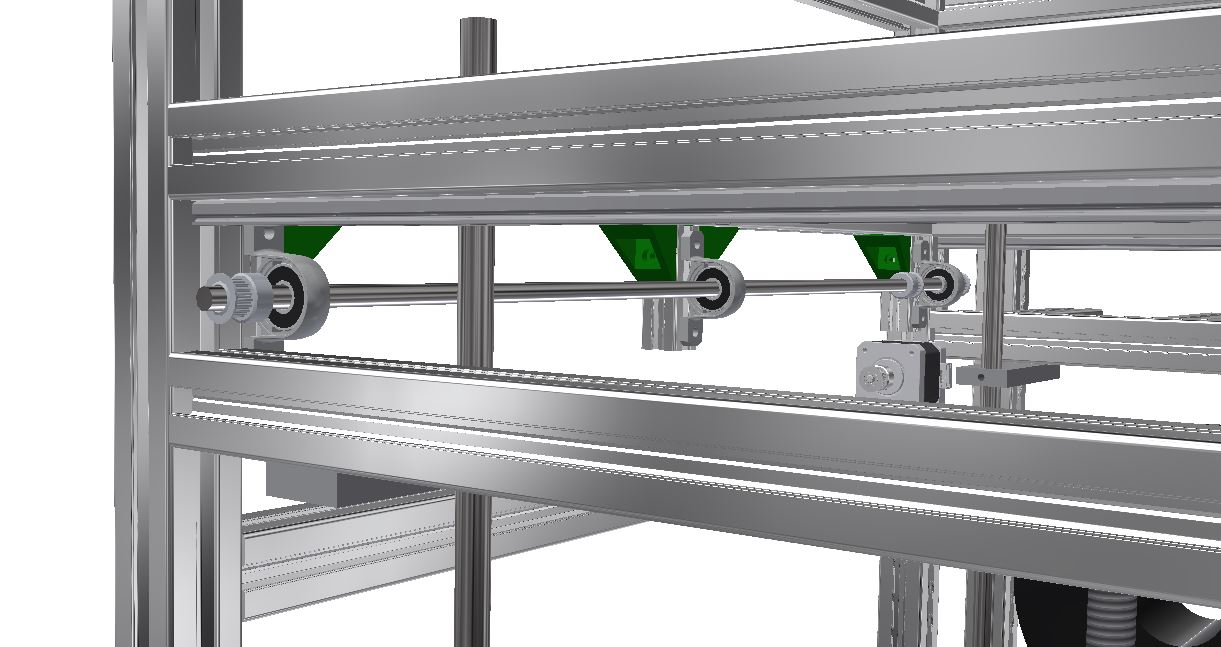

De X en Y-assen zullen over MGN12 rails lopen. De Y-assen zijn 500mm lang en de X-as wordt 550mm. De X-carriages zullen gemaakt worden van aluminium kokerprofiel om deze zo licht en toch sterk mogelijk te maken. Om beide kanten van de X-gantry tegelijk aan te kunnen drijven zal er een 8mm as lopen over de gehele breedte van de printer welke met één nema17 zal worden aandreven, zie de foto hieronder.
Afbeelding

De Z-as behoeft wat meer uitleg doordat ik daar nog een keuze moet gaan maken. Deze zal aangedreven worden door twee 10mm spindels door middel van één nema17. Met de toegevoegde vertraging van 1:2 zal er een resolutie van 0.005mm mogelijk zijn bij gehele stappen van de motor. De geleiding om het voor- en achterover kantelen van het bed te voorkomen bestaat uit vier 12mm assen op de hoeken met Igus Drylin bearings.
Het heated bed zelf zal gemaakt worden van een 420x420x8mm aluminium tooling plate met daarop een Ikea Lärbro spiegel. Als heater zal er een siliconen heater gebruikt worden op 230V. Deze zal geschakeld worden door middel van een SSR (Solid-state relais). Nu heeft een SSR 2 nadelen: Als eerste, als ze kapot gaan gebeurd dit meestal in gesloten stand en blijft de stroom dus lopen en als tweede blijft er altijd een deel van de spanning over het circuit staan. Uit is dus niet uit!
Om te voorkomen dat het verwarmde bed te heet wordt zal er aan de rand van het bed een bimetaalschakelaar met een schakeltemperatuur van 140 graden geplaatst worden. Hierdoor zal het circuit onderbroken worden en de heater weer afkoelen.
Doordat een SSR dus altijd een beetje stroom doorlaat is het nodig om met een gewoon relais het circuit te onderbreken na het printen. Deze zal voor de SSR geplaatst worden.

Nu komt dan de vraag waar ik nog wel mee zit: Welk vermogen heb ik nodig voor mijn siliconen heater?
Het heatbed moet namelijk stabiel 120 graden kunnen behouden en bij falen van de SSR ook minstens 140 graden halen zodat de bimetaalschakelaar het circuit onderbreekt. Echter is een ander nadeel dat een siliconen heater zeer snel opwarmt. Hierdoor wordt het temperatuurverschil bij het opwarmen erg groot met vervormingen als gevolg. Nu trekt dit weer bij op het moment dat de gehele plaat door en door warm is maar het is ook mogelijk dat sommige spanningen vrijkomen bij het opwarmen waardoor de plaat blijvend vervormd wordt. Het vermogen mag dus niet te hoog zijn waardoor de temperatuur te snel omhoog schiet maar ook niet te laag waardoor ik mijn vereiste temperaturen niet haal. Eventueel zou er ook nog gekeken kunnen worden naar een soft-start waardoor de heater niet meteen volle kracht aan gaat bij het op temperatuur brengen van het bed om het op die manier meer geleidelijk op temperatuur te brengen. Hiervoor hoor ik dus graag of mensen ervaring of ideeën over welk vermogen het best geschikt is.

De printer zal 2 all-metall E3Dv6 clones krijgen en deze zullen beiden in bowden uitgevoerd worden. Mogelijk worden deze deels geüpgrade daar het behalen van 320 graden Celsius gewenst is en er ook PLA mee geprint moet kunnen worden. Iets wat soms problemen geeft met niet originele all-metall hotends.

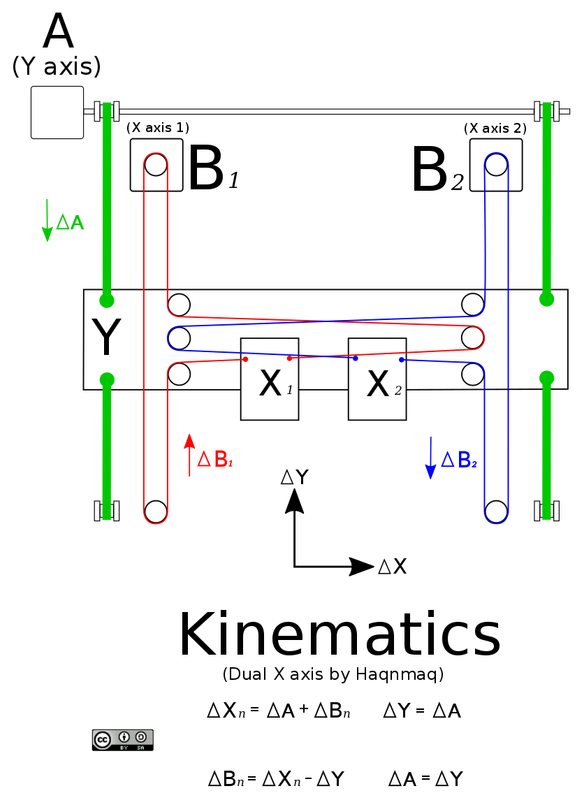

De kinematica welke ik ga gebruiken is Markforged, dit heeft als voordeel dat de motoren voor X en Y allemaal statisch gemonteerd zitten (net als bij CoreXY). Hierdoor hoef ik niet het gewicht van 2 steppers mee te sjouwen op de X-gantry. Echter is het nadeel dat Markforged (nog) niet ondersteund wordt door Marlin. De developers zijn er nu als het goed is wel mee bezig want er is blijkbaar meer interesse in. Anders is het altijd nog mogelijk om over te stappen naar Reprapfirmware, deze ondersteunt Markforged namelijk wel al. Voor de compleetheid hieronder de Markforged kinematica voor een dubbele X-carriage.
Afbeelding

Momenteel staat de bouw op het punt van beginnen, echter is het wachten op het frame (de levering heeft ruime vertraging doordat het bedrijf veel meer orders heeft dan normaal) en een hoop andere onderdelen welke nog onderweg zijn. Veel van de geprinte onderdelen moeten nog ontworpen en in PETG geprint worden. Ook zal ik nog moeten kijken welk vermogen heated bed ik moet gaan bestellen en moet ik uit gaan zoeken op welk mainboard ik ga draaien. Waarschijnlijk ga ik eerst proefdraaien op het stock anet board (aangezien die nu ongebruikt in een doos ligt), en vervolgens op een MKS Gen L met een 6e steppers aangesloten op een aantal vrije pins. Later zal dit wel naar 32 bits geüpgrade worden.

Daarnaast heb ik zelf nog een stukje betreffende veiligheid:
De printer zal zoveel mogelijk met brandvertragend of zelfdovend materiaal gebouwd worden. Dit betekend dat ik het aantal geprinte onderdelen tot een minimum probeer te beperken en dat er op veel punten ook vuurvaste plaat gemonteerd zal worden.
Op het gebied van elektronica heb ik ook voldoende kennis, zo zal alles per circuit apart aan en uit te schakelen zijn en met voldoende draaddikte uitgevoerd worden (standaard stepperdraden zijn vaak al aan de krappe kant). Zoals hierboven al genoemd bij het heated bed probeer ik zoveel mogelijk risico’s uit te sluiten, het schakelschema zal ik even uittekenen en vervolgens ook plaatsen. Het feit dat een SSR altijd wat spanning doorlaat kwam ik per toeval tegen, maar is wel iets waar je serieus rekening mee moet houden.

Gefeliciteerd en bedankt als je zover bent gekomen! Dit zal zeker niet het laatste bericht zijn en ik zal zo veel mogelijk updates proberen te plaatsen. Ik hoor graag wat jullie denken en ik hoor dan ook graag advies (nu met name over het heatervermogen aangezien ik die binnenkort wil gaan bestellen gezien de levertijden) of dingen waaraan jullie twijfelen, ik zal vast wel eens iets over het hoofd zien 😊.

Met vriendelijke groet,
Koen
